FEEGOO ハンドドライヤーは、手を乾燥させたり、浴室で手を乾燥させたりするための衛生器具です。誘導式自動ハンドドライヤーと手動ハンドドライヤーに分けられます。主にホテル、レストラン、科学研究機関、病院、娯楽施設、各家庭の浴室などで使用されています。ハンドドライヤーの空気出口には風ガイド装置が設置されており、風ガイド装置には風ガイドブレードがあります。プログラム。

ハンドドライヤーの動作原理は一般に、センサーが信号(手)を検出し、制御されて加熱回路リレーと送風回路リレーが開き、加熱と送風を開始します。センサーの検知信号が消えると接点が外れ、加熱回路と送風回路のリレーが切り離され、加熱と送風が停止します。加熱式および高速風乾燥ハンドドライヤーは、主に加熱式です。通常、加熱出力は比較的大きく、1000W 以上ですが、モーター出力は非常に小さく、わずか 200W 未満です。この手のFEEGOOハンドドライヤーは典型的なもので、風の温度が非常に高く、比較的高温の風によって手についた水分が奪われてしまうのが特徴です。この方法では、手をゆっくりと乾燥させます (通常は 30 秒以上かかります)。少し騒がしいので、オフィスビルなど静かな空間を求めるニーズの影響を受けます。好意。

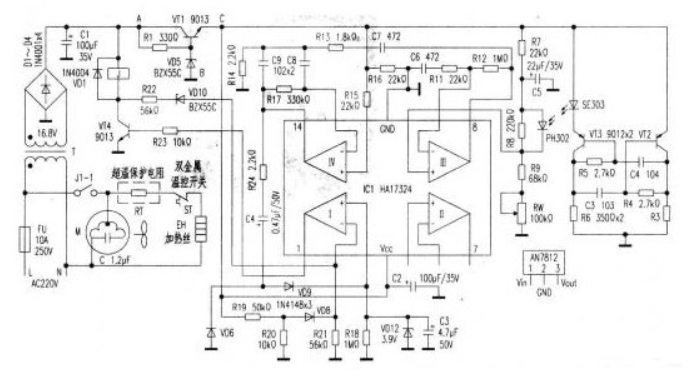

微信图片_20221029093105

故障現象1:

温風吹き出し口に手を入れると温風は出ず、冷風のみが出ます。

分析とメンテナンス: 冷たい空気が吹き出ています。これは、ブロワー モーターに電力が供給されて動作しており、赤外線検出および制御回路が正常であることを示しています。冷たい空気しか出ない場合は、ヒーターが断線しているか、配線が緩んでいることを示しています。点検するとヒーターの配線が緩んでいました。再接続後、温風が出て不具合は解消されました。

故障現象2:

電源投入後。まだ熱風吹き出し口に手は触れていません。熱風が制御不能になって吹き出す。

解析・保守:調査の結果、サイリスタの故障はありませんでした。フォトカプラを交換すると正常に動作し、不具合は解消されました。

故障現象3:

熱風吹き出し口に手を入れても熱風が出ない。

解析とメンテナンス:ファンとヒーターが正常であること、サイリスタのゲートにトリガー電圧がないこと、制御三極管 VI の C 極に矩形波信号が出力されていることを確認します。, ④ピン間の順方向抵抗と逆方向抵抗は無限大です。通常、順方向抵抗は数m、逆方向抵抗は無限大になるはずです。内部の感光管が断線していると判断され、サイリスタのゲートにトリガ電圧が印加されません。電源が入らない。フォトカプラを交換すると問題は解決します。

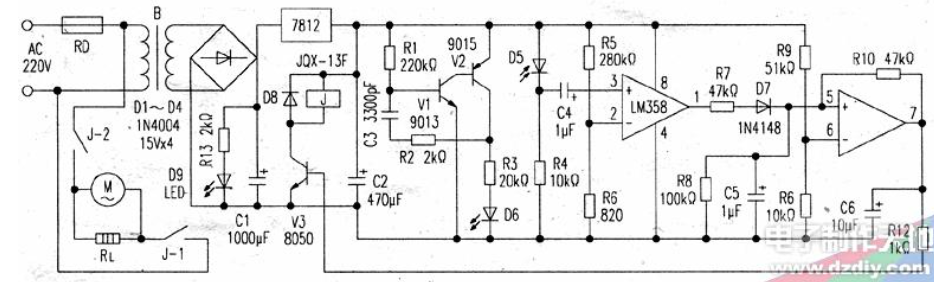

メンテナンスを容易にするために、機械の回路を解析し、回路図を作成します(添付の図を参照)。

また、一般的な障害の原因と簡単な解決策も紹介しますので、参考にしてください。



1. 回路原理

回路では、V1、V2、R1、および C3 によって 40kHz 発振器が形成され、その出力は赤外線チューブ D6 を駆動して 40kHz の赤外線光を放射します。人間の手がハンドドライヤーの下に到達すると、手によって反射された赤外線がフォトセル D5 で受信されます。それを半波脈動 DC 信号に変換します。信号は増幅のために C4 を介して初段オペアンプの正入力端子に接続され、小信号の干渉を防ぐために負端子に小さなバイアス電圧が追加されます。増幅された信号は①端子からR7、D7、C5に出力され、整形、平滑されてDC信号となります。2段目のオペアンプのピン⑤のプラス入力端子に送られ、比較増幅されます。2 段目のオペアンプの反転しきい値は、ピン⑥のマイナス入力端子に接続された R9 と R11 の分圧器によって決まります。R10 はオペアンプの正帰還抵抗で、C5、C6 とともに検出針の移動を防ぐ遅延回路を構成しています。結果として生じる干渉により、停電が発生します。オペアンプ端子⑦がハイレベルを出力すると、V3がオンします。制御リレーはヒーターとブロワーへの電源をオンにします。



2. 一般的な障害の原因とトラブルシューティング

障害 1: 電源を入れた後、表示灯が点灯します。しかし、手を伸ばしても熱風は出ませんでした。

ファンとヒーターが同時に故障する可能性は非常に低いと分析されています。リレーが壊れているか、動作していないことが原因であることが多いです。J が動作しない場合は、V3 が導通していないことを意味する可能性があります。オペアンプには出力がありません。D6 と D5 は失敗します。V1 と V2 は振動を開始しません。または、7812 が損傷しており、12V の電圧が供給されません。

確認する際は、まず12Vの電圧があるかどうかを確認してください。ある場合は、オペアンプの⑦ピンのレベルが変化するかどうかをテストして確認します。変化がある場合は、V3 をチェックして逆方向に中継します。変化がない場合はオペアンプ回路、光電変換回路、発振回路を確認してください。

障害 2: 電源をオンにすると、インジケーター ライトが点灯します。ただし誘導感度は低いです。

この故障はオペアンプ回路の異常のほかに、赤色発光管や受光管にゴミが付着していることが原因である場合が多いです。ただ洗ってください。

微信图片_20221029093446
